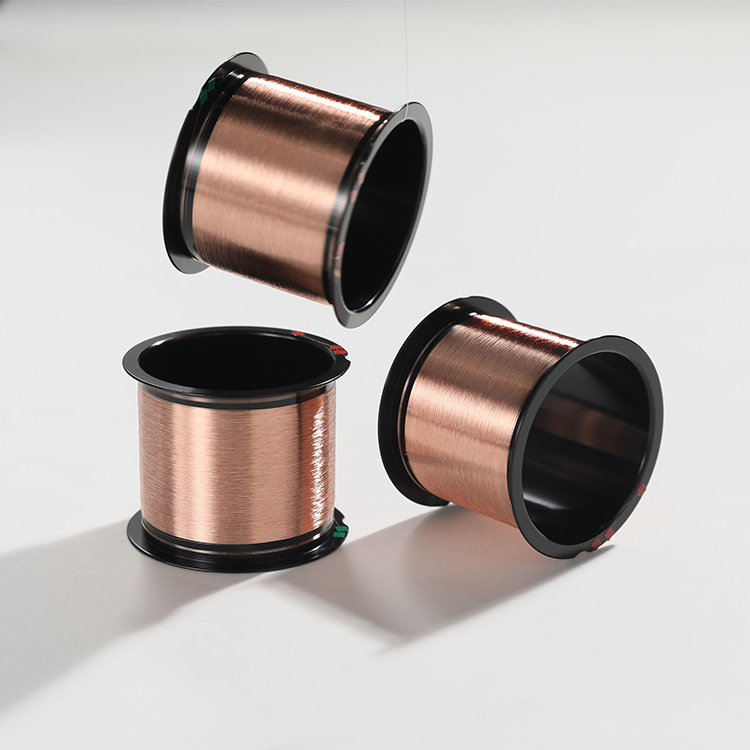

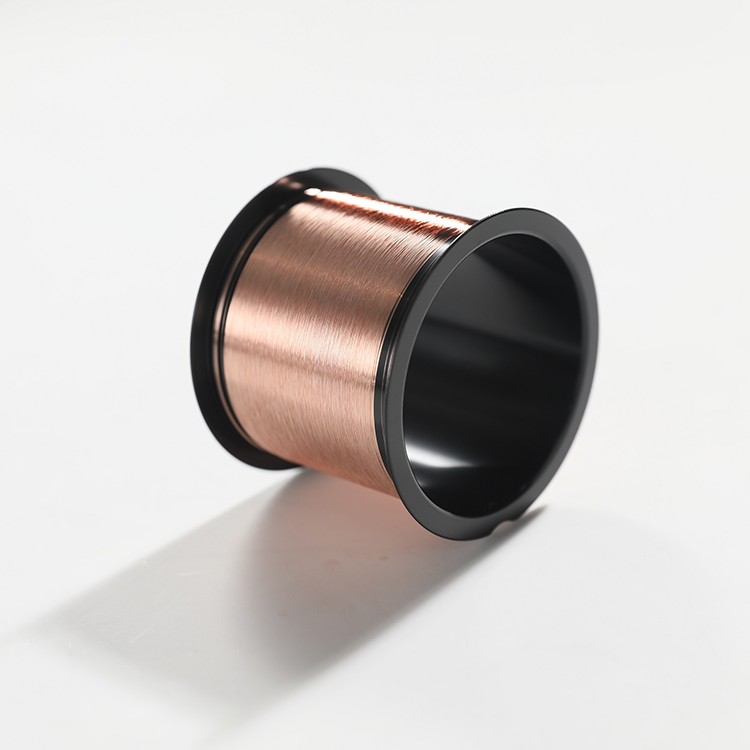

Grynas vario laidas (Bonded copper wire)

Grynas vario laidas yra pagamintas iš 4N aukštos grynumo vario medžiagos, pridedant pėdsakų elementus.Jis turi mažą rutulio kietumą ir laido kietumą, puikų elektros ir šilumos laidumą bei gerą paviršiaus antioksidacinį veikimą.Tai tinka puslaidininkių atskirų prietaisų ir įvairių integruotų grandinių (IC) pakavimui.

Vario jungtys WireŠaltinis

Tipas	φ Skersmuo ±1% um	Pašalinimo apkrova BL(gf)	Išplėtimas EL(%)	Ilgio metrai
Grynas vario laidas	18 (0,7 km)	5 – 8	5 – 15	500 ir 1000
	20 (0,8 ml)	6 – 10	5 – 15	500 ir 1000
	23 (0,9 km)	8 – 13	7 - 17	500 ir 1000
	25 (0,5 km)	9 – 15	7 - 17	500 ir 1000
	30 (daugiau nei 1,2 km)	14 – 19	11 – 21	500 ir 1000

Grynasis vario laidas (Bonding Copper Wire):

φMažos sąnaudos: palyginti su prijungimo aukso laidais, vario kaina yra palyginti pigi, o tai gali žymiai sumažinti pramonės šakų, tokių kaip puslaidininkių pakuotės, gamybos sąnaudas.0,020 mm galima sutaupyti apie 63% palyginti su aukso vielos.

Puikios mechaninės savybės: jungiamoji vario vielos turi didelį pailgėjimo greitį ir plyšimo jėgą. Aukšta plyšimo jėga leidžia vario vielai atlaikyti didesnį stresą, o didelis pailgėjimo greitis leidžia vario vielai formuoti gerą lanką jungiamojo proceso metu, kuris gali išvengti laido žlugimo reiškinio ir pagerinti prietaiso patikimumą.

MėnulisGeras elektros ir šilumos laidumas: vario turi aukštą elektros laidumą, su santykinai mažo pasipriešinimo 1,6/cm. Jo elektrinis laidumas yra beveik 40% didesnis nei aukso ir beveik du kartus didesnis nei aliuminio. Kai nešiojamas tas pats srovė, vario vielos skerspjūvis yra mažesnis. Jo šiluminis laidumas taip pat yra apie 20% didesnis nei aukso. Sumažinant suvirinimo vielos skersmenį yra labiau palankus šilumos išsklaidymui. Be to, vario vielos šilumos išsiplėtimo koeficientas yra didesnis nei aukso vielos, o įtampa lydymo jungtyje yra mažesnė, mažinant lydymo jungties kaklo lūžio galimybę vėlesniame etape.

Geras tvirtinimo našumas: tvirtinimo proceso metu vario laidas turi gerą sukibimo našumą su lustu ir substratu.Be to, tarpmetalinio junginio augimo greitis vario laido lydymo junginyje yra žymiai mažesnis nei aukso laido lydymo junginyje. Kontaktinis atsparumas yra mažas ir generuojama mažiau šilumos, o tai gali pagerinti tvirtinimo stiprumą ir suvirinimo patikimumą.

Pure Copper Wire naudojimo sritys:

Puslaidininkių pakuotės: Tai dažniausiai naudojama vidinė švino medžiaga puslaidininkių diskretiškų prietaisų, integruotų grandinių ir kt. mikroelektroninėje pakuotėje ir naudojama elektriniam jungimui tarp lusto ir švino rėmo realizuoti.

Elektroninių komponentų gamyba: gaminant elektroninius komponentus, tokius kaip atsparumai, kondensatoriai ir induktoriai, jis naudojamas prijungti komponentų elektrodus ir varžtus, kad būtų užtikrintas normalus komponentų veikimas.
